Биполярные транзисторы

Биполярный транзистор (или полупроводниковый триод) - это полупроводниковый прибор, позволяющий при помощи небольшого сигнала управлять значительными токами. Транзистор бывает самостоятельным компонентом, либо состоящим из нескольких компонентов, вместе выполняющих функцию одиночного транзистора. В настоящее время транзистор надежно закрепил статус неотъемлемой части большинства электронных устройств и интегральных схем.

Долгое время основой всех радиоэлектронных устройств была электронная лампа. Она имела большие размер и потребляемую мощность при низкой прочности и коротком сроке службы. Но не имела альтернатив. Мало-помалу мир оценил преимущества транзистора, лишенного недостатков электронной лампы, и новинка постепенно вытеснила устаревшего предшественника.

Транзистор – это своего рода вентиль. При помощи небольшого усилия он открывает или закрывает путь для основного питания. Таким образом, транзисторы нашли широкое применение в качестве активных элементов в усилительных каскадах, генераторах сигналов, электронных ключах. На сегодняшний день существуют самые разные типы и виды транзисторов.

Биполярные транзисторы: устройство, принцип и режимы работы, схема включения, применение, основные параметры

Биполярный транзистор - это полупроводниковый прибор, состоящий из трех областей: эмиттера, базы и коллектора. Он используется для усиления и переключения сигналов в электронных схемах.
Основной функцией биполярного транзистора (БТ) является увеличение мощности входного электрического сигнала. Эти полупроводниковые радиокомпоненты появились, как альтернатива электровакуумных триодов, и со временем практически вытеснили их из отрасли. Справедливости ради заметим, что лампы применяются и до сих пор, но в очень и очень узком сегменте аппаратуры специального назначения. В массовой же радиотехнике используются, в основном, транзисторы – биполярные и их ближайшие «родственники» полевые.
Ключевое преимущество этих элементов состоит в миниатюрности. Электровакуумный усилитель со схожими характеристиками оказывается в несколько раз крупнее биполярного транзистора. Вследствие этого применение БТ в радиоэлектронике приводит к существенному уменьшению габаритных размеров конечной радиотехнической продукции.
Биполярным данный транзистор называется из-за того, что в физических процессах, протекающих во время его функционирования, участвуют оба типа носителей заряда – и электроны, и дырки. Это оказывает влияние на принцип управления выходным сигналом. В биполярных транзисторах выходными параметрами управляет ток, а не электрическое поле, как в полевых (униполярных).
Биполярные транзисторы широко используются в аналоговых схемах, таких как усилители, генераторы, модуляторы и демодуляторы, а также в цифровых схемах, например, в качестве ключей и логических элементов.

Устройство биполярного транзистора.

Этот полупроводниковый триод состоит из 3 частей – эмиттера, коллектора и базы. Таким образом, ключевыми элементами биполярного транзистора являются два p-n-перехода, а не один, как в полевых. Эмиттер исполняет функцию генератора носителей заряда, которые формируют рабочий ток, стекающий в приёмник – коллектор. База необходима для подачи управляющего напряжения.

Если рассматривать плоскую модель БТ, то радиокомпонент представляет собой две области с p- или n- проводимостью (эмиттер и коллектор), разделённые тонким слоем полупроводника с проводимостью обратного знака (база). Полупроводниковый кристалл со стороны коллектора физически крупнее. Такое соотношение обеспечивает правильную работу биполярного транзистора.

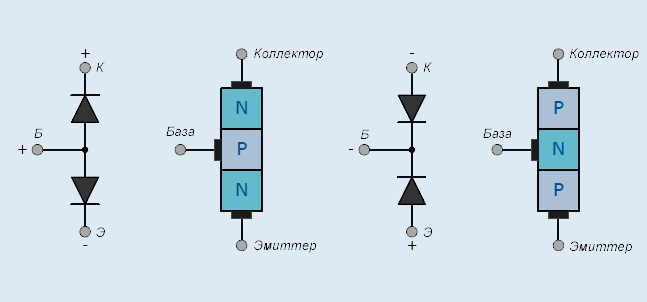

В зависимости от типа проводимости эмиттера, коллектора и базы различают PNP- и NPN- транзисторы.
В NPN - транзисторе крайняя область (эмиттер) имеет электропроводность типа N, средняя область (база) - типа P, а крайняя область (коллектор) - также типа N.
В PNP - транзисторе соответственно наоборот: эмиттер типа P, база типа N, коллектор типа P.
В принципе, они функционируют одинаково с той лишь разницей, что к ним прикладываются напряжения разной полярности. Выбор того или иного вида БТ определяется особенностями конкретных радиотехнических устройств.

Принцип работы биполярного транзистора.

При подключении эмиттера и коллектора к источнику питания создаются почти все условия для протекания тока. Однако свободному перемещению носителей заряда препятствует база, и для устранения этой помехи на неё подаётся напряжение смещения. В базовом слое полупроводника возникают физико-химические процессы электронно-дырочной рекомбинации, в результате которой через базу начинает течь небольшой ток. В результате p-n-переходы открывают путь потоку носителей заряда от эмиттера к коллектору.

Если ток, протекающий через базу, меняется по какому-то закону, то точно так же изменяется и мощный ток между эмиттером и коллектором. Следовательно, мы получаем на выходе биполярного транзистора такой же сигнал, как и на базе, но с более высокой мощностью. В этом и состоит усилительная функция биполярного транзистора.

Схемы включения биполярных транзисторов.

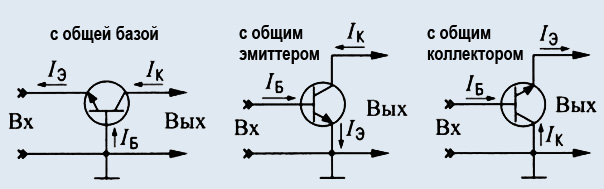

Полупроводниковый триод может включаться в электрическую цепь по одной из трёх схем – с общим эмиттером, с общим коллектором и с общей базой. В зависимости от способа подключения различаются электрические параметры транзистора, что определяет выбор схемы в каждом конкретном случае.

При включении биполярного транзистора с общим эмиттером достигается максимальное усиление входного сигнала. Благодаря этому данная схема в усилительных каскадах применяется чаще всего.

Схема с общим коллектором по-другому называется эмиттерным повторителем. Это связано с тем, что разность потенциалов на коллекторе и эмиттере оказываются практически равными. При таком включении наблюдаются большое усиление по току, высокое входное сопротивление и совпадение фаз входного и выходного сигналов. Вследствие этого эмиттерные повторители используются в согласующих и буферных усилителях.

При включении БТ по схеме с общей базой отсутствует усиление по току, но значительным оказывается усиление по напряжению. Особенностью данного способа является малое влияние транзистора на сигналы высокой частоты. Это делает схему с общей базой предпочтительной для использования в устройствах СВЧ.

Основные параметры биполярных транзисторов:

1. Максимально допустимый постоянный ток коллектора;
2. Максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер;
3. Максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и токе базы, равным нулю;
4. Максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю;
5. Максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю;
6. Максимально допустимая постоянная мощность, рассеивающаяся на коллекторе;
7. Статический коэффициент передачи тока;
8. Напряжение насыщения между коллектором и эмиттером;
9. Обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера;
10. Обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора;
11. Граничная частота коэффициента передачи тока;
12. Коэффициент шума;
13. Емкость коллекторного перехода;
14. Максимально допустимая температура перехода.

На сегодняшний день существуют самые разные типы и виды транзисторов. Важность транзистора в современной технике переоценить трудно.
