Д 242 — это кремниевый выпрямительный диод, преобразующий переменный ток с частотой 1,1кГц в постоянный. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц.
Используются для работы в выпрямительных устройствах источников вторичного электропитания аппаратуры общего назначения.

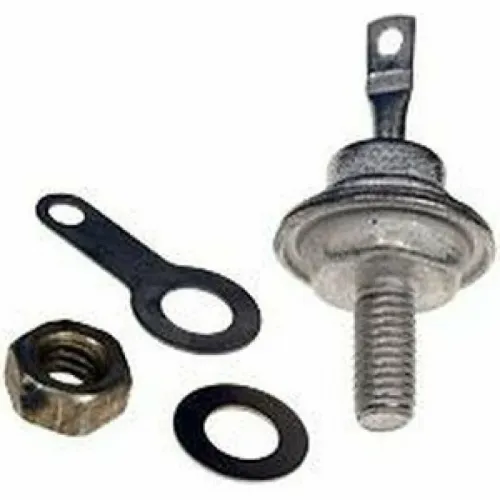

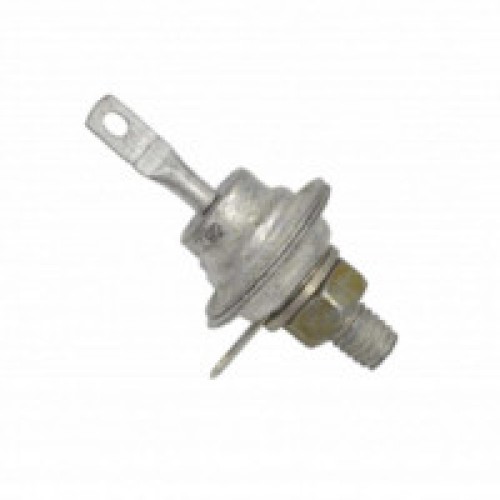

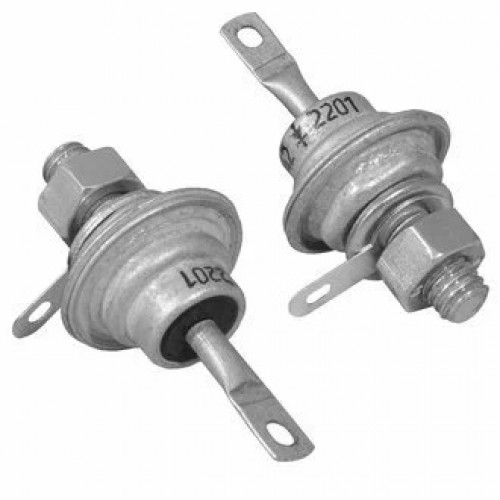

Выпускаются в металлическом герметичном корпусе со стеклянными изоляторами и винтом для крепления.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диодов с комплектующими деталями не более 18 г.
Тип корпуса: КДЮ-11-4.
Климатическое исполнение: «УХЛ», категория размещения: «3».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.206ТУ.
Импортный аналог: 1N1616A, 1N1621, 1N2248, 1N2249, 1N2249A.

Основные технические характеристики диода Д242:
• Uoбp max - Максимальное постоянное обратное напряжение: 100 В;
• Inp max - Максимальный прямой ток: 10 А;
• fд - Рабочая частота диода: 1,1 кГц;
• Unp - Постоянное прямое напряжение: не более 1,25 В при Inp 10 А;
• Ioбp - Постоянный обратный ток: не более 3000 мкА при Uoбp 100 В

Характеристики, параметры, режимы работы, габаритные размеры:

Д242 - Д248
