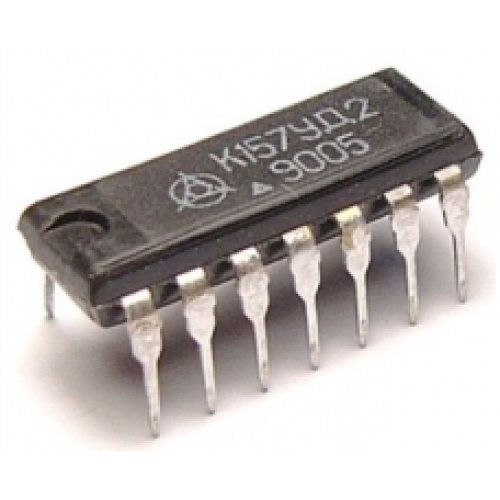

Микросхема К157УД2 - двухканальный операционный усилитель универсального назначения, обладающий низким уровнем собственных шумов (типовое шачение напряжения шумов, приведенных ко входу ОУ, составляет 1,6 мкВ в полосе частот 20...20 000 Гц при нулевом сопротивлении источника сигнала). Операционный усилитель К157УД2 допускает большой диапазон входных дифференциальных напряжений, имеет защиту от коротких замыканий на выходе. Его можно использовать в самых разнообразных устройствах низкочастотной стереофонической аппаратуры.

Описание

Микросхемы представляют собой малошумящие двухканальные операционные усилители средней точности. Имеют защиту от коротких замыканий на выходе. Содержат 53 интегральных элемента. Корпус К157УД2 типа 201.14-1, масса не более 1,22 , КБ157УД2-4 — бескорпусная.

 Назначение выводов К157УД2: 1 — коррекция 1-го канала; 2 — вход неинвертирующий 1-го канала (+ ); 3 — вход инвертирующий 1-го канала (—); 4 — питание (-U_п); 5 — вход инвертирующий 2-го канала; 6 — вход неинвертирующий 2-го канала; 7— коррекция 2-го канала; 8 — коррекция 2-го канала; 9 — вход 2-го канала; 11 — питание (+U_п); 13 — выход 1-го канала; 14 — коррекция 2-го канала.
