Полупроводниковые диоды

Диод — это электронный компонент, который пропускает электрический ток только в одном направлении. Он состоит из двух основных частей: анода и катода. Диоды используются для выпрямления переменного тока, в качестве защитных элементов от переполюсовки, а также для преобразования высокочастотных сигналов.

Устройство диода и принцип работы

Диод состоит из следующих основных элементов:

• Корпус. Герметизированный корпус, материалом которого может быть керамика, металл, стекло, пластик и др.
• Катод. Представляет собой тонкую нить или металлический цилиндр, который разогревается в процессе работы и испускает электроны.
• Анод. По конструкции аналогичен катоду, но имеет положительный потенциал и используется для сбора электронов.

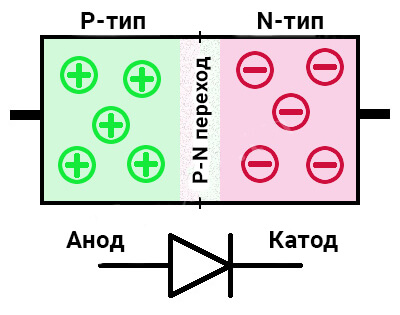

• Кристалл. Изготавливается из германия или кремния, или их соединений; одна часть кристалла имеет p-тип проводимости с дефицитом электронов, а другая часть имеет n-тип проводимости с избытком электронов, граница между этими двумя областями кристалла называется p-n переходом.

Принцип работы диода основан на свойстве p-n перехода, который образуется на границе между двумя разнородными полупроводниками с различной концентрацией примесей (p- и n-типа).

Когда к диоду прикладывается прямое напряжение (анод подключен к плюсу, катод к минусу), электрическое поле внутри p-n перехода помогает основным носителям заряда (электронам и дыркам) преодолеть потенциальный барьер, что приводит к протеканию тока через диод от анода к катоду. Этот процесс называется прямым смещением или прямым током.

Если же к диоду приложить обратное напряжение (анод к минусу, катод к плюсу), электрическое поле будет препятствовать движению основных носителей заряда, и ток через диод будет пренебрежимо мал. Однако, даже при обратном включении диода через него может протекать небольшой обратный ток, вызванный движением неосновных носителей заряда (дырок в n-полупроводнике и электронов в p-полупроводнике). Этот процесс называется обратным смещением или обратным током.

Таким образом, диод работает как односторонний клапан для тока, пропуская его только в одном направлении (от анода к катоду) и блокируя в обратном направлении. Это свойство диода используется в различных электронных схемах, например, для выпрямления переменного тока, детектирования радиосигналов и т. д.

Основные характеристики диодов

Знание характеристик диодов необходимо для выбора подходящего устройства для конкретной задачи, а также для расчета и проектирования электронных схем, в которых используются диоды. Основные характеристики диодов включают:

• Максимальный прямой ток. Максимальный ток, который диод может проводить без перегрева или повреждения. Прямые токи могут варьироваться от миллиампер до десятков ампер в зависимости от размера и конструкции диода.
• Максимальное обратное напряжение. Максимальное напряжение, которое можно приложить к диоду, не вызывая его пробоя или повреждения. Обратное напряжение обычно составляет от нескольких десятков до сотен вольт для обычных кремниевых выпрямительных диодов.
• Напряжение стабилизации. Это напряжение на выводах диода, при котором его сопротивление начинает изменяться.
• Напряжение пробоя. Это напряжение, при котором происходит пробой диода, то есть его сопротивление резко падает до нуля.
• Мощность. Это количество энергии, которую диод способен рассеивать без перегрева и повреждения.
• Время восстановления. Время, необходимое для диода, чтобы вернуться в состояние низкой проводимости после снятия обратного напряжения. Время восстановления может варьироваться от сотен наносекунд до нескольких микросекунд в зависимости от типа диода.
• Емкость диода. Емкость между анодом и катодом диода, которая может варьироваться от единиц до тысяч пикофарад в зависимости от конструкции диода и его рабочей частоты.
• Тепловое сопротивление. Параметр, характеризующий способность диода рассеивать тепло. Тепловое сопротивление обычно указывается в градусах Цельсия на ватт и может варьироваться от десятков до сотен градусов на ватт в зависимости от корпуса диода.
• Вольт-амперная характеристика диода (ВАХ) является графическим представлением зависимости между напряжением и током, протекающим через диод при различных значениях напряжения. Эта характеристика позволяет изучить и оценить работу диода в различных режимах и условиях. ВАХ диода обычно представляет собой кривую, где на оси абсцисс откладывается прямое напряжение (в вольтах), а на оси ординат - прямой ток (в амперах). ВАХ может отображать как прямую ветвь, соответствующую положительному напряжению и прямому току, так и обратную ветвь, которая соответствует обратному напряжению и обратному току. Прямая ветвь ВАХ диода показывает ток, протекающий через диод при повышении прямого напряжения. В этом режиме диод ведет себя примерно, как постоянное сопротивление, и ток через него возрастает практически линейно с увеличением напряжения. Обратная ветвь ВАХ представляет собой область, где обратный ток через диод протекает при повышении обратного напряжения.

Для обозначения подклассов диодов используется одна из букв:

• Д – диоды выпрямительные и импульсные;
• Ц – выпрямительные столбы и блоки;
• В – варикапы;
• И – туннельные диоды;
• А – сверхвысокочастотные диоды;
• С – стабилитроны;
• Г – генераторы шума;
• Л – излучающие оптоэлектронные приборы;
• О – оптопары.

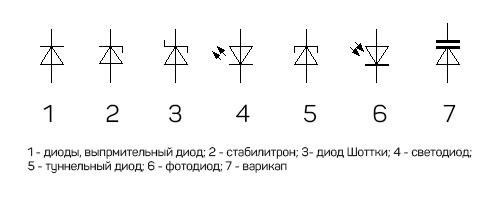

Обозначение диодов на схеме:
