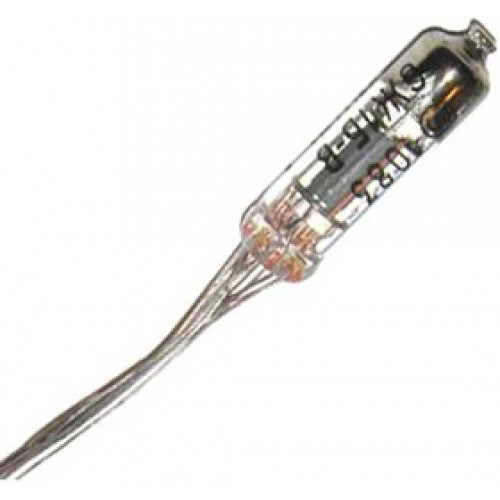

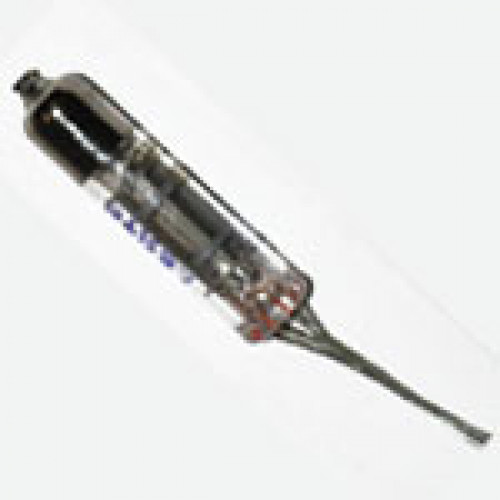

Высокочастотный сверхминиатюрный пентод с короткой анодно-сеточной характеристикой повышенной надежности и механической прочности.
Предназначен для работы в схемах усиления напряжения высокой частоты.
Высокочастотный пентод 6Ж1Б-В используется в каскадах высокой и промежуточной частоты телевизионных, ультракоротковолновых и радиовещательных приемников, а также в различной широкополосной аппаратуре дециметрового и метрового диапазона.
Работает в любом положении. Выпускается в стеклянном сверхминиатюрном оформлении.
Цоколь выводной проволочный с 7 выводами.
Катод оксидный косвенного накала.

Основные технические характеристики 6Ж1Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0.6
• Ток накала, мА …… 200 ±20
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 120
• Сопротивление в цепи катода для автоматического смещения, Ом …… 200
• Ток в цепи анода, мА …… 7,5
• Ток в цепи второй сетки, мА …… 3,5
• Крутизна характеристики, мА/В …… 4,8
• Входное сопротивление, кОм ….. 8
• Эквивалентное сопротивление внутренних шумов, Ом ….. 4
