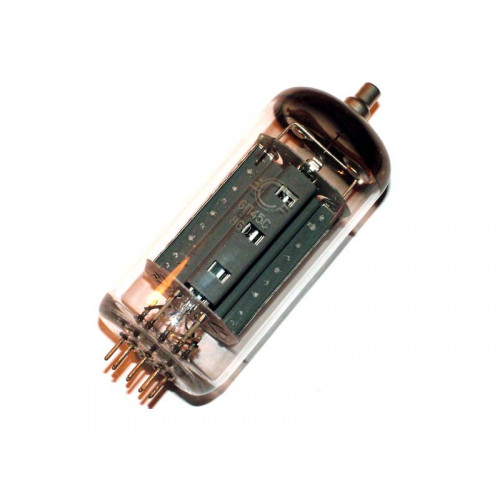

6П45С выходной лучевой тетрод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции  выходной пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Выходной лучевой тетрод с оксидным катодом косвенного накала в стеклянной оболочке.
Предназначен для работы в выходных каскадах блоков строчной развертки телевизионных приемников цветного изображения с отклонением луча кинескопа 110°.
Выходной тетрод 6П45С применяется в телевизионной и другой радиоэлектронной аппаратуре общего назначения.
Может быть применен в выходных каскадах усилителей низкой частоты и любительских коротковолновых передатчиках.

Расшифровка маркировки выходного лучевого тетрода:

6П45С
6 - число, указывающее округлённое значение напряжение накала лампы в вольтах;
П - буква, определяющая тип лампы: П - выходной пентод или выходной лучевой тетрод;
45 - число порядкового номера разработки данного типа лампы;
С - буква, характеризующая конструктивное оформление: С - лампа в стеклянной оболочке, с цоколем или без цоколя, диаметром баллона более 22,5 мм

Основные технические характеристики 6П45С:

Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, А ...... 2,5 ±0,2
• Напряжение на аноде, В ...... 50
• Напряжение на второй сетке, В ...... 175
• Напряжение на первой сетке, В ...... -10
• Ток в цепи анода в импульсе, мА ...... 800
• Ток в цепи второй сетки в импульсе, мА ...... 150
• Внутреннее сопротивление, кОм ..... 2,5
• Ток в цепи первой сетки обратный, мкА ...... не более 2

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 400
• Наибольшее напряжение на второй сетке, В ....... 300
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 35
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 5,5
• Наибольший ток в цепи катода, мА ...... 500
• Наибольшее напряжение на аноде в импульсе, кВ ....... 8
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 2,2

Характеристики, параметры, схема, описание 6П45С:

Скачать PDF файл

Радиолампы новые с хранением 6П45С – 89.04 года выпуска 2 шт. Радиолампа 6П45С (содержание драгоценных металлов): Золото: 0,034895 гр; Платина: 0,001837 гр.
