Диод высоковольтный выпрямительный КЦ109А

Столб из кремниевых, диффузионных диодов, импульсный.
Предназначен для применения в качестве демпфера в схемах строчной разверток телевизионной аппаратуры.

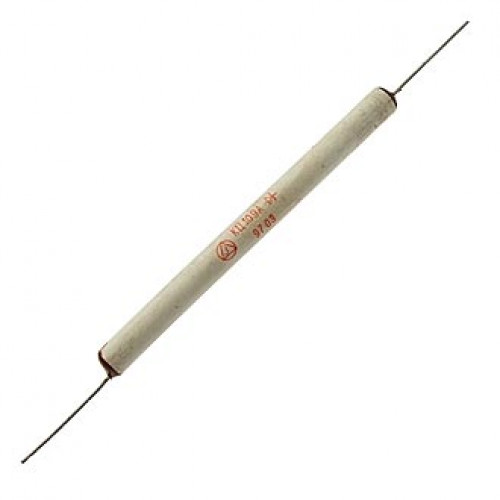

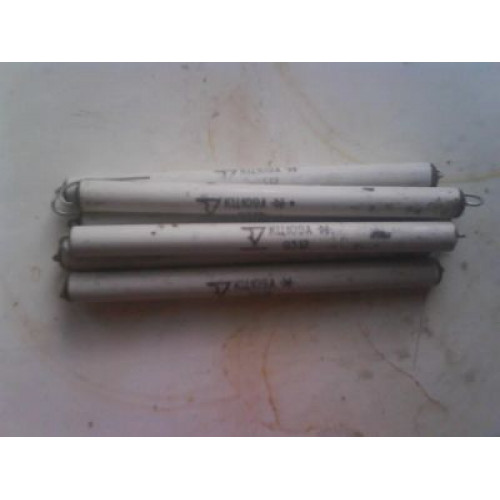

Выпускается в керамическом корпусе с гибкими выводами. Положительный вывод отмечен точкой на торце корпуса.
Тип столба указывается на корпусе.

Основные технические характеристики диода КЦ109А:

• Uoбp и max - Максимальное импульсное обратное напряжение: 6000 В;
• Inp max - Максимальный прямой ток: 300 мА;
• Unp - Постоянное прямое напряжение: не более 7 В при Inp 300 мА;
• Ioбp - Постоянный обратный ток: не более 10 мкА при Uoбp 6000 В;
• tвoc обр - Время обратного восстановления: 1,5 мкс

Характеристики, параметры, схема, описание КЦ109А:
